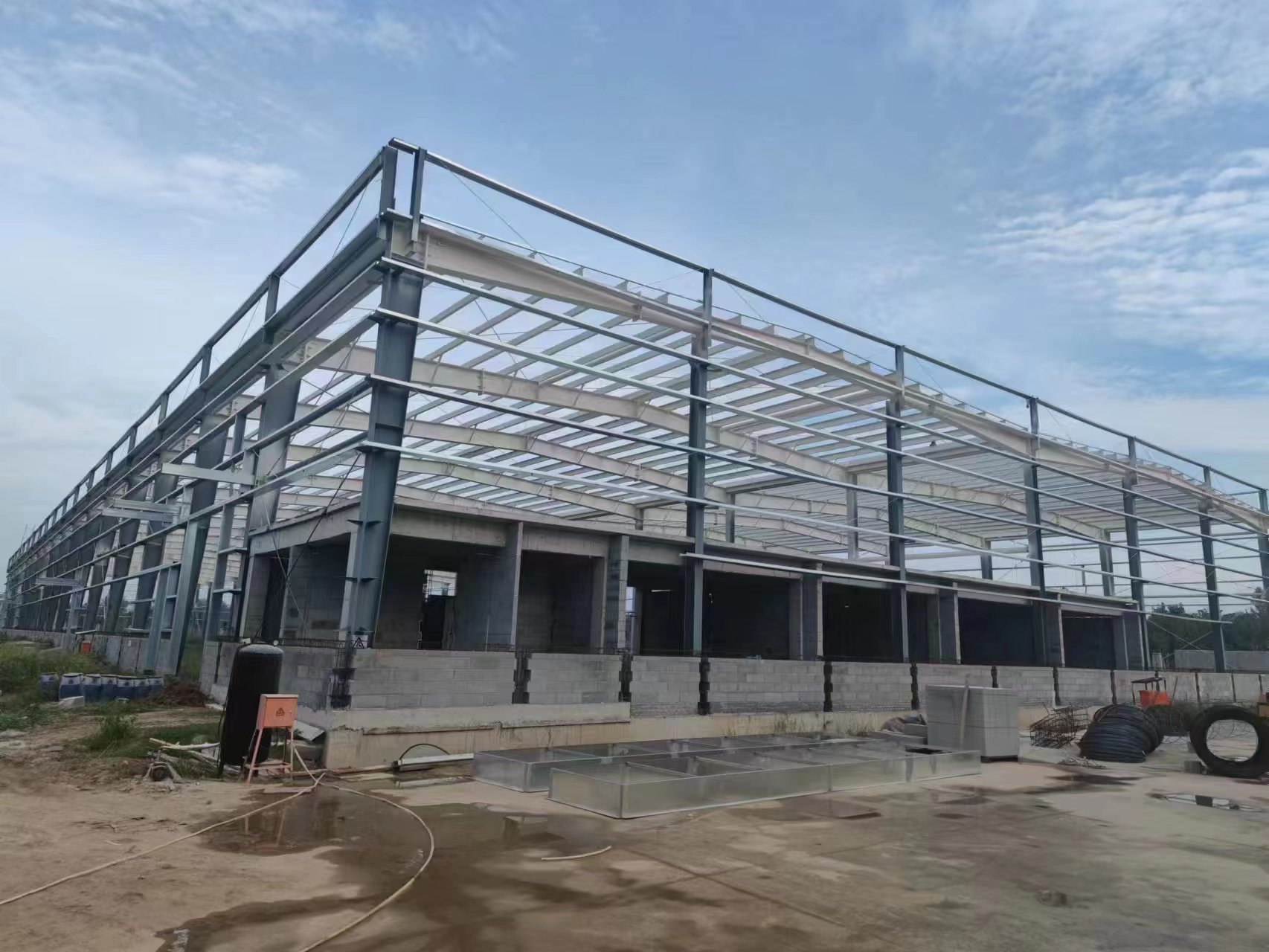

鋼結構是由鋼制材料組成的結構，是主要的建筑結構類型之一。鋼結構建筑的多少，標志著一個國家或一個地區的經濟實力和經濟發達程度。2000年后，我國經濟進入高速發展的階段，成為世界鋼產量大國。

當前，鋼結構設計中，最突出的問題是，鋼結構施工圖設計中，設計圖紙深度不足，使得鋼結構信息無法真實詳細的反映到每一個構件上，由此，鋼結構施工圖設計后，還需要進行詳圖深化。

鋼結構深化設計流程

鋼結構深化設計即鋼結構詳圖設計，在鋼結構施工圖設計之后進行，詳圖設計人員根據施工圖提供的構件布置、構件截面、主要節點構造及各種有關數據和技術要求，嚴格遵守鋼結構相關設計規范和圖紙的規定，對構件的構造予以完善。

根據工廠制造條件、現場施工條件，并考慮運輸要求、吊裝能力和安裝因素等，確定合理的構件單元。最后再運用專業的鋼結構深化設計制圖軟件，將構件的整體形式、構件中各零件的尺寸和要求以及零件間的連接方法等，詳細地表現到圖紙上，以便制造和安裝人員通過查看圖紙，清楚地了解構造要求和設計意圖，完成構件在工廠的加工制作和現場的組拼安裝。

鋼結構深化詳圖是結構設計與構件加工制作的聯系橋梁，為鋼結構加工制作廠和現場施工安裝單位提供構件加工和安裝必要的依據，并及時向建筑工程師和結構工程師反映工廠加工與工地安裝中不可行的問題點，以及可行的解決方案，避免影響工程進度和質量，造成經濟損失 。

鋼結構深化設計內容

一般來說，鋼結構深化設計包括以下內容：

1.全套圖紙的歸檔分類編號，構件、零部件的編號原則，材質的要求，特殊加工要求及質量要求，施工放樣的基本原則、防腐及防火要求，儲放和運輸?shù)臈l件等。

2.施工安裝圖：各個構件在整個建筑中的位置和安裝方法，一般包括平面圖和立面圖，它主要用于指導工地安裝施工，同時也是對各個構件的安裝是否碰撞的一個放樣檢查。也可供建筑設計和結構設計工程師對深化設計圖進行檢查和審核。

3.構件加工詳圖、零部件加工詳圖 ：零部件的切割、鉆孔、刨邊等的加工、構件的焊接組成加工，表面處理等。它是主要用于指導工廠制造加工的圖紙和文件（狹義上的鋼結構詳圖，即加工詳圖）。

4.材料清單 ：提供材料采購和預算的依據，以及加工的進度控制和管理。這類資料是加工管理的不可或缺的依據，加工單位可依據它進行加工組織計劃、成本控制、進度管理等一系列的管理工作。

5.深化后的焊接標準、節點詳圖 ：依據結構設計的數據成果，在行業和國家的規范指導下，考慮加工制造單位的技術設備實際狀況，提供給設計者進行檢查和審核，向加工制造者提供加工作業的依據。

鋼結構詳圖設計軟件

Tekla Structures是一套多功能的三維智能建模軟件，可以創建一個完整的三維模型，其特有的基于模型的建筑系統可以精確的設計和創建出任意尺寸的、復雜的剛結構三維模型，并且模型中包含加工制造以及安裝時所需的一切信息。

使用Tekla Structures，您可以：

Tekla Structures可自動從創建的模型中生成加工詳圖，各類材料報表以及數控機床數據等。其創建的三維模型中所有梁、柱、板、螺栓等構件都是智能的，它們會自動對模型的修改做出調整。

Tekla Structures不但提供了交互式的、非常易用的操作工具，而且提供海量的節點庫。參數化節點的使用，既能滿足通用化的要求，還能滿足目前日益復雜的各式連接方式的需要，并且具備節點自動連接和構件節點碰撞校核功能。

Tekla Structures支持多個用戶對同一個模型進行操作。建造大型項目時可真正做到多人在同一模型中同一時刻協同工作。任何人添加新的桿件和節點，或修改已有桿件，數據文件都會自動更新，保證了所有的協同操作人員都在最新的結構模型中工作。

Tekla Structures還包含有一系列的同其他軟件的數據接口。這些接口可在設計的全過程中，有效的向上連接設計以及分析軟件，向下連接制造控制系統，在規劃、設計、加工和安裝全過程實現了信息共享，避免了因信息不暢所導致的效率低下和工程風險。

軟件功能（2022版）

利用 Tekla Structures 2022中的自動化功能，提高協作速度、縮短工程工期、實現更順暢的工作流，并制定有效決策。

借助場外制造，可通過更優的工作流在工程初期做出決策、實現快速協作并縮短工期。邁入便捷體驗的新時代，利用先進的無紙化工作流和高度自動化的制造改變您的建造方式。

1.更智能的制造圖紙創建

更高效地創建零件圖、構件圖和澆筑體圖紙。我們擴展了 Tekla Structures 產品中的智能功能，為您提供一種更高效、更直接的方式來創建制造構件圖。我們投資開發模型，以快速、高效和準確地生成文檔。

2.鋼筋現在作為鋼筋籠構件處理

基于 Tekla Structures 的核心細部設計優勢，現在可以使用裝配功能創建鋼筋籠，創建過程與鋼和預制零件類似。該功能主要用于制造和裝配設計 (DfMA) 或場外施工工作流，您現在可以對鋼筋籠、管接頭和埋件進行細部設計、編號、報告、記錄和導出。

3.更簡單的鋼筋間距控制

使用無縫的間距工作流執行所有鋼筋命令。根據一致反饋，我們在鋼筋組上實施了相同的間距控制，從而對鋼筋間距工作流進行了進一步簡化。

4.簡化對復雜幾何形狀的配筋

借助新的肢表面功能，無論制作的形狀有多復雜，都可以在混凝土面上自動創建鋼筋設置。該流程利用自動創建的水平和垂直層，這些層可通過標準編輯命令進行編輯。

5.更快速的繪圖和渲染

圖紙的渲染速度更勝以往！現在，您可以享受類似于 CAD 的繪圖速度和更高的平移與縮放性能。

6.參考模型的新渲染選項

元素可見性增加了新函數，讓區分參考模型、組件和零件比以往更加簡明。

7.新 IFC4 輸出

可以將為鋼筋構件創建的新制造和對象數據添加到 IFC4 導出。屬性窗格現在提供子類型，為 IFC4 導出提供了進一步的分類可能性。我們添加了特定于橋的 IFC4 導出功能，可通過基于模型的數字工作流進行橋設計和施工。

8.使用橋創建器制作更復雜的幾何形狀

橋創建器擴展改進了拋物線變動?，F(xiàn)在，縱向拋物線變動可創建更復雜的幾何形狀。橋工程師可以創建拋物線，其中截面會根據拋物線方程沿整個長度變動。

9.沿橋的任何一條畫線創建剖面

現在，您可以沿任何一條預定義的路徑創建剖面圖圖紙。該功能可構建針對整個橋的整體可視化圖紙，該圖紙在工作中極為常用?？裳厝魏尉€（包括回旋曲線及蛇形折線）創建該剖面或標高。

10.使用 Quadri 連接器輕松共享數據

Tekla Structures 與 Quadri 之間的新連接器為道路和鐵路設計人員提供了無縫的雙向數據交換方式。您可以始終利用此最新的道路或鐵路一致性工具，并在中央 Quadri 模型中共享您的橋。

11.利用 Tekla Structures 中的動態隱含碳排放評估創建清潔環保工程

現在，Tekla Structures 也可提供在設計階段進行碳評估的 Tekla 軟件功能。

在 Tekla Structures 中即可使用新的 Embodied Carbon Calculator 來評估設計對環境的影響。使用動態計算工具快速比較各種結構選項，完成后，通過 OneClick LCA 鏈接獲得經認證的隱含碳排放報告。

12.充分利用 Grasshopper 從未如此簡單

Tekla Structures 中的 Grasshopper 組件在外觀和作用上與傳統 Tekla 組件類似，但它可在后臺觸發任何 Grasshopper 定義以在 Tekla 中生成對象。利用可視化腳本，著手開發您自己的 Tekla 自定義組件。
